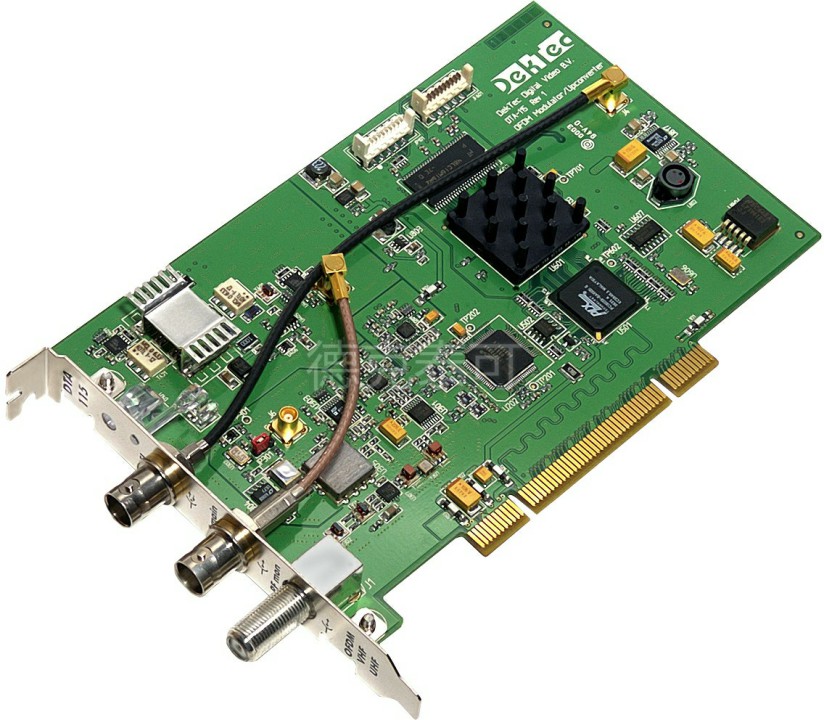

DTA-115
产品型号：DTA-115
产品分类：调制卡
产品描述：多标准调制卡
内置VHF/UHF捷变器
特点： 兼容ATSC, DTMB, DVB-T/H, ISDB,ATSC-M/H
QAM-A/B/C, DVB-T2/C2, CMMB，DAB 标准
输出电平动态可调
可独立控制的双向ASI接口
兼容多种调制标准: OFDM,QAM,VSB
支持所有调制模式及星座图
UHF/VHF全频段输出: 47~862Mhz
直接12-比特I/Q矢量信号播出
31.5dB动态电平可调,步进0.5dB
可以独立控制的双向ASI端口
DTA-Plus(选件):
输出电平-110dBm ~ +10dBm,步进0.1dB
信道模拟(选件)：白噪声AWGN与多径干扰
编程接口DTAPI完全兼容公司的其它数字视频播出卡
|
项目
|
规格
|
|
输出频率
|
47~862Mhz ±1ppm
|
|
带宽支持
|
5/6/7/8Mhz
|
|
MER(OFDM调制误码率)
|
≈40dB
|
|

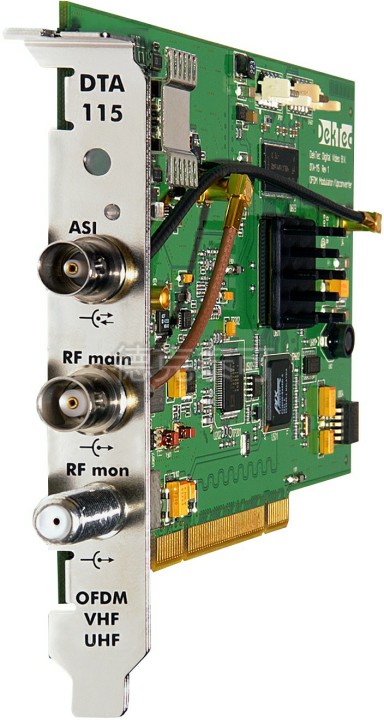

RF主输出
|
连接头
|
BNC，50Ω
|
|
插入损耗
|
≥15dB(47~862Mhz)
|
|
输出电平(QAM)
|
-31.5 ~ 0dBm ± 1dB
|
|
输出电平(OFDM)
|
-34.5 ~ -3dBm ± 1dB
|
|
相位噪音
|
< -90dBc @10Khz
|
|
带外抑制
|
>50dB(47~862Mhz)
|
|
RF监视
输出
|
连接头
|
75Ω,F
|
|
插入损耗
|
≥15dB(47~862Mhz)
|
|
输出电平(QAM)
|
-27.5 dBm ± 2dB
|
|
输出电平(OFDM)
|
-30.5 dBm ± 2dB
|
|
DVB-ASI
|
连接头
|
BNC，75Ω
|
|
插入损耗
|
≥15dB(5~270Mhz)
|
|
PCI兼容性
|
r2.2,32-bit,33/66MHz
|
支持标准
|
CMMB*
|
GY/T
220.1-2006
|
|
ATSC VSB
|
ATSC
A53/E
|
|
ADTB/DMB-T**
|
GB20600-2006
|
|
DVB-T/DVB-H
|
EN300
744
|
|
DVB-C
|
EN300
429, J.83 Annex A
|
|
ISDB-T**
|
ARIB
STD-B31
|
|
US QAM/QAM-C
|
J.83
Annex B/C
|
|
IQ**
|
直接IQ矢量输出
|
|
DVB-T2*
|
EN
302 755
|
|
DVB-C2*
|
EN
302 769
|
* 可选项
CMMB,DTMB,DVB-T/H/T2/C/C2,ATSC,DAB,
QAM-B/C,ISDB-T，ATSC-M/H标准信号发生器
从ASI输入实时码流,替代专业调制器
RF 输出可以作OEM应用
|
DTA-115-SP
|
多标准调制卡，含播放软件
|
|
DTC-370-ISDB
|
ISDB-T选项
|
|
DTC-374-DTMB
|
DTMB选项
|
|
DTC-375-CMMB
|
CMMB选项
|
|
DTC-378-T2
|
DVB-T2选项
|
|
DTC-379-C2
|
DVB-C2选项
|
|
DTC-376-CM
|
信道模拟选项
|
