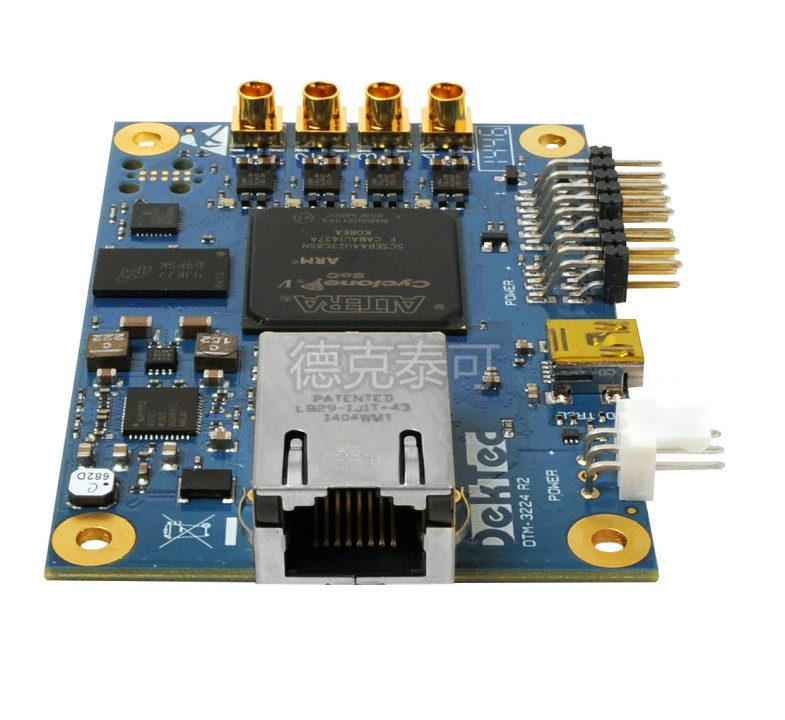

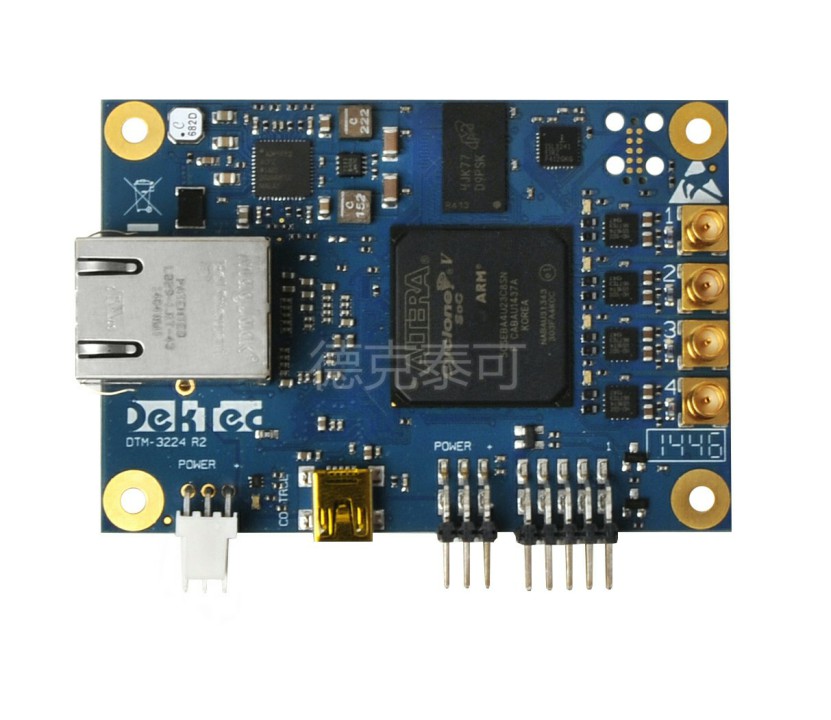

DTM-3224
产品型号:
产品分类:IP转换器
产品描述:独立的OEM模块组件
4路ASI to IP转换器
特点:4路ASI to IP网口转换
通过USB, I2C or RS-232 串行控制
支持UDP, RTP, 2D FEC (SMPTE-2022)
紧凑型OEM组件,实现4路ASI传输流到一路IP网络
增强的IP抖动滤波算法,附带可编程的抖动容限
遵循SMPTE 2022-2标准进行IP封装(UDP和RTP)和按照SMPTE 2022-1标准实现2D-FEC编解码
支持单播和多播IP地址,支持IPV4 or IPV6
支持源特定组播
为OEM组件的串行控制添加了三种接口标准支持,如USB2.0,RS-232, 和I2C
配置参数可永久保存在OEM模块里
参数
|
规格
|
GigE Port千兆网口
|
物理接口
|
IEEE802.3a
|
数据速率
|
100/1000M
|
连接头
|
RJ-45(带LED灯)
|
ASI接口
|
物理接口
|
EN50083-9
|
连接头
|
4x 75-Ω MCX
|
发送数据率
|
0.1~100Mbit/s
|
传输
|
每IP包含TS包数
|
1,2,3,4,5,6或7
|
封装
|
UDP或RTP
|
FEC
|
SMPTE
2022-1
|
最大延迟
|
1ms
|
电源要求
|
12V±10%
|
尺寸(WxHxD)
|
80x55x14mm
|
控制界面
以太网封装
|
IEEE 802.2 SNAP, Eth. II
|
IP支持
|
IP v4,IPv6
|
IP地址分配
|
DHCP, DHCPV6,自环或者静态IP
|
组播支持
|
IGMP v3,MLDv2
|
设备管理
|
带外:
RS-232,USB2.0 ,I2C
|
网络管理
|
不支持
|
